Dettagli:
|
Evidenziare: | Mattonelle composite della piattaforma,bordi di piattaforma compositi |
---|
Pavimentazione esterna di decking di plastica di coestrusione Wpc di resistenza UV
Descrizione:
Caratteristica di WPC Decking / Flooring, Decking / Flooring, Deckin di plastica di legno ,
Decking composito / pavimentazione, pavimentazione esterna:
Con questa opzione è disponibile tutta la goffratura standard.
Offre la migliore combinazione di prezzo e qualità. Sono disponibili diverse opzioni di trattamento superficiale
come caratteristiche aggiunte.
Gli esclusivi motivi di goffratura esaltano la bellezza delle tavole e ne aumentano l'autenticità.
Bellezza / Forte / Affidabile
specifiche tecniche:
Nome | Pavimentazione esterna di decking di plastica di coestrusione Wpc di resistenza UV |

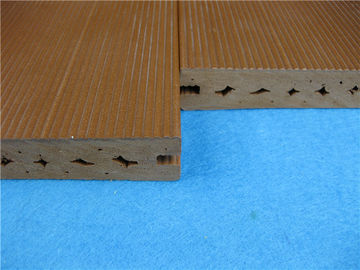

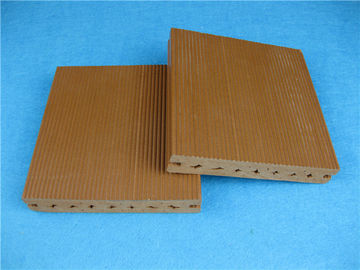

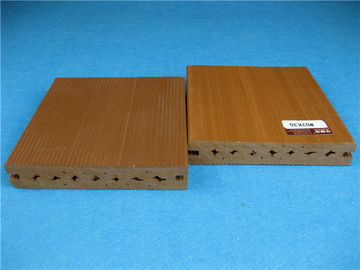

Taglia | 140 * 25mm, 140 * 28mm, 89 * 25mm. Solido e vuoto |
Lunghezza | su misura |
Colore | Teak, faggio, noce nera, caffè, colore personalizzato |
Componente materiale | 60% di PVC + 30% di polvere di legno + 10% di additivi speciali |

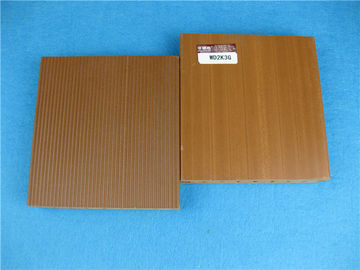

Superficie | Liscio, spazzolato, graffiato, grano opzionale |
Garanzia | 15 anni |
Certificato | ISO9001, ISO14001, CE, SGS |
Tutta la vita | 25 anni |
Pacchetto | pallet con PVC morbido flim |
Campo di utilizzo | Giardino, Prato, Balcone, Corridoio, Garage, Piscina e SPA Surround, Boardwalk, Terreno di gioco |
Zhejiang Huaxiajie Macromolecule Building Material Co., Ltd., fondata nel 2004, è un produttore speciale di pareti in PVC e piscina, pavimenti in PVC, porte e porte in PVC, battiscopa e pavimenti in plastica. I nostri prodotti sono rispettosi dell'ambiente.
Con le linee di produzione avanzate dalla Germania e dall'Italia, abbiamo una capacità totale annua di oltre 5 milioni di metri quadrati di pannelli e pannelli in PVC, oltre 6.000 tonnellate di prodotti in plastica e oltre 2.000 tonnellate di altri prodotti in PVC.
Test Reprot:
Tabella 2. Risultati del test
Metodo di prova | Personaggi | Risultato |
ASTM G155 | Resistenza agli agenti atmosferici | Dopo 2000 ore di test di alterazione Scala di grigi: 3 C'era un cambio di colore sul superficie. |
Tavolo 2
Metodo di prova | Personaggi | Risultato | ||
ASTM D 256 | Resistenza all'impatto | 59,1 J / m Break type Break completo | ||
ASTM D 790 | Resistenza alla flessione (Spessore: 3mm, portata: 48mm) | MOR :: 79.8Mpa MOE: 3107Mpa | ||
ASTM D1037 | Assorbimento d'acqua e Gonfiore di spessore (24 ore di immersione) | Assorbimento d'acqua: 0,16% Spessore del gonfiore: 0,10% | ||
ASTM D2395 | Peso specifico | 1.17g / cm3 | ||
ASTM D4060 | Resistenza all'abrasione (CS-17,2000cycles) | Perdita di peso: 0,12 g | ||
ASTM D696 | Coefficiente di lineare dilatazione termica (-30 ℃ ~ 30 ℃) | 5,13 * 10-5 1 / ℃ | ||
ASTM D2394 | Test di resistenza allo scivolamento | Resistenza allo scivolamento statico | Slip dinamico Resistenza | |
Superficie asciutta | 0.63 | 0.45 | ||
Superficie bagnata | 0.69 | 0.68 | ||
ASTM D638 | Resistenza alla trazione | 37.2MPa | ||
ASTM D7032and ASTM D6109 | Resistenza alla flessione: iniziale (Spessore: 27 mm, intervallo 432 mm) | MOR: 33.2Mpa MOE: 2073Mpa | ||
Resistenza alla flessione temperatura e effetti dell'umidità (-29 ℃ per 7 giorni) | MOR: 35.0Mpa, aumenta il 5,4% MOE: 2209Mpa, aumento 6,6% | |||
Resistenza alla flessione Temperatura e effetti di umidità (52 ℃ per 7 giorni) | MOR: 35.2Mpa, aumenta del 6,0% MOE: 2162Mpa, aumentare del 4,3% | |||
Resistenza alla flessione temperatura e effetti di umidità (immergendo in acqua per 7 giorni) | MOR: 33.4Mpa, aumento dello 0,6% MOE: 2103Mpa, aumentare 1,4% | |||
ASTM D7031 e ASTM D6109 | Resistenza alla flessione (Spessore: 27mm, durata: 432 millimetri) (Dopo la resistenza al gelo-disgelo) | MOR: 33.4Mpa, aumenta del 6.0% MOE: 2167Mpa, aumentare del 4,5% | ||
ASTM D1761 | Prova di ritiro di elementi di fissaggio | 2387.8N |
Persona di contatto: Mr. Eric Zhu
Telefono: 86-13665722500
Fax: 86-572-8082567
